Zahtjevi za stambene električne kutije brojila u visokim zgradama
Ugradnja brojila električne energije za stanovnike visokih kuća imat će posebne zahtjeve. Prema zahtjevima odeljenja za napajanje Zavoda za napajanje električnom energijom, brojila svakog sprata domaćinstva treba da budu raspoređena na javnoj površini, a ne u vertikalnom šahtu (različito od ostalih površina), tako da pogodan je za očitavanje brojila i održavanje. I napraviti električni brojilo s funkcijom daljinskog očitavanja brojila ne može biti raspoređeno u oknu. Sada ću sumirati zahtjeve tabele i razmijeniti se sa kolegama.
1. Materijal kutije brojila:
Kutija je izrađena od ABS inženjerske plastike otporne na vatru.
Unutarnja klasa nije niža od IP30
2. Zahtjevi na poklopcu kutije brojila:
(1) korištenjem tehnologije sito štampe, sa odštampanim logom Državne mreže;
(2) Štampano sa"95598" servisna linija i riječi i znakovi"Postoji opasnost od strujnog udara, obratite pažnju na sigurnost";
(3) Prskanje broja poda;
(4) Broj domaćinstva (ili serijski broj) svakog domaćinstva na ovom spratu se prska;
(5) Nazivna pločica proizvođača' (naziv proizvoda i model, fabrički broj, fabrički datum, naziv jedinice, proizvodni standard).
3. Zahtjevi unutar kutije brojila:

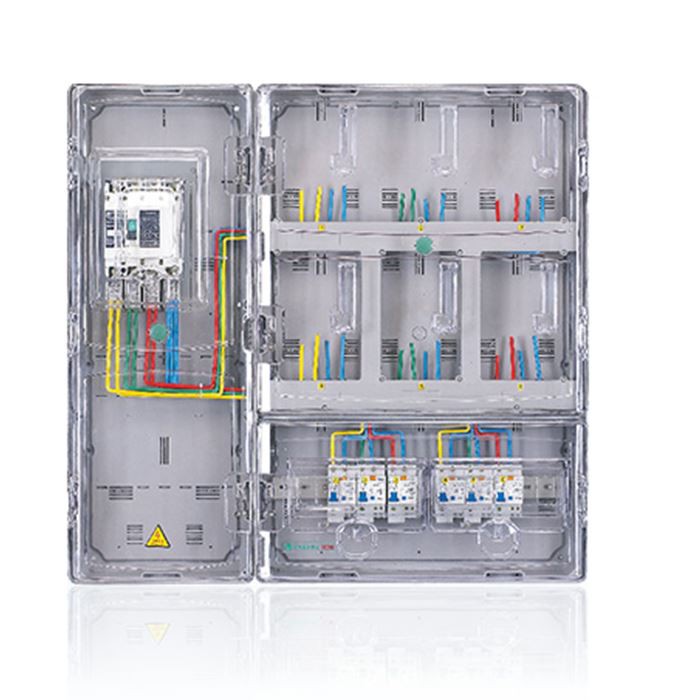

(1) Unutrašnjost kutije brojila podijeljena je na tri dijela: T priključna soba (dolazna razvodna soba), prostorija za brojila (mjerna soba) i rasklopna soba (odlazna razvodna soba). Prava upravljanja tri sobe su jasno razgraničena. Prava upravljanja prostorijom T-priključaka i prostorijom brojila su u elektroenergetskom birou. Nakon završetka izgradnje elektroenergetski odjel će zatvoriti dvije prostorije. Pravo korištenja i upravljanja imaju samo stanari razvodne i prenaponske (ili podnaponske) sklopke. Kućištem cijele mjerne kutije upravlja nekretnina.
(2) Materijalni zahtjevi za svaku prostoriju:
a. Svaki kabl spojen na bakrenu šipku u prostoriji za T-veze je pričvršćen vijcima na bakrenu šipku i nije dozvoljeno uvijanje veze, posebno ulazne žice.
b. Držač stola u prostoriji za električno brojilo izrađen je od materijala otpornog na plamen i treba da se može slobodno podesiti. Preporučljivo je da razmak između donjeg nosača i ugrađenog poklopca mjerne kutije bude 8 cm.
(3) Zahtjevi za ožičenje kutije brojila: Ovo zahtijeva jasne zahtjeve za ožičenje svake prostorije:
a. Dolazni vod T-vezne prostorije može biti samo u T-veznoj prostoriji i može se koristiti za gornji i donji dovod, ali se ne može namotati iz drugih prostorija.
b. Dolazna žica u prostoriju za mjerenje električne energije dolazi iz prostorije T-konekcije. Samo bacite žicu električnog brojila, a izlaznu žicu brojila dovedite do gornjeg otvora rasklopne sobe. PE linija ulazi direktno u domaćinstvo.
c. Ulazni vod donjeg porta razvodne sobe može ući u kuću samo sa donje strane (ili sa zadnje strane) skretnice, a nije dozvoljen ulazak u kuću kroz prostoriju za brojila ili T-spojnu prostoriju.
(3) Kablovi i žičane glave u kutiji brojila moraju imati kalajisane krimpove.
